SIMDRAW ist ein graphisches Modellierungswerkzeug für dynamische Systeme.

SIMDRAW ermöglicht die strukturierte und hierarchische Beschreibung kontinuierlicher und diskreter Systeme.

SIMDRAW dient der Erstellung von Animationsbildern auf Basis von SIMUL_R.

Grafische Modellierung

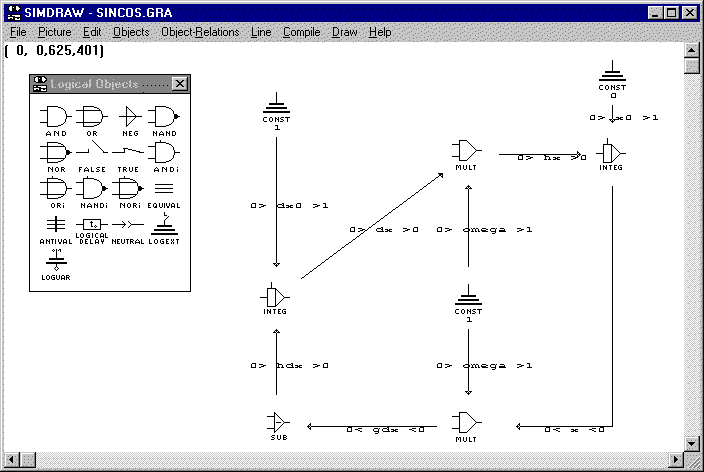

Durch Positionieren von vordefinierten Elementsymbolen einer Bibliothek grafischer Symbole wird das Grundgerüst eines kontinuierlichen Modells auf dem Bildschirm erstellt. Die Objekte werden mit Linien, die zur Laufzeit als Variablen angesprochen werden können, verbunden.

Die Objektbibliothek umfasst

• mathematische Objekte (Grundrechnungsarten, Integrierer)
• logische Operatoren (Vergleiche, logische Verknüpfungen)
• Analogrechner Elemente (Hold, Track)
• Funktionen (Sprung, periodischer Impuls, periodischer Schritt, Winkelfunktionen, Exponent, Logarithmus, Tabellenfunktionen)
• Regelungstechnische Operatoren

Die graphische Beschreibung des Modells wird in ein SIMUL_R-Modell übersetzt und kann danach simuliert werden.

Hierarchische Modellbildung

Das BLOCK-Objekt ermöglicht hierarchisch strukturiertes Modellieren. Dadurch können Teilmodelle separiert und Benutzer-spezifische Modellbibliotheken erstellt werden. SIMDRAW unterstützt auch die Mehr-Modell-Darstellung von Systemen.

Mittels Makros kann der Benutzer eigenen Objekten selbst-definierte Funktionalitäten zuordnen.

Animation und Visualisierung

SIMDRAW sieht die Verwendung Benutzer-erstellter Objekte vor. Diese können als Pixelgraphiken mit SIMDRAW oder anderen Zeichenprogrammen gemalt oder gescannt werden.

Damit können Bilder zur Animation sowohl kontinuierlicher als auch diskreter Systeme angefertigt werden. Die Animation selbst wird mithilfe von SIMUL_R durchgeführt.

SIMDRAW ist für MS-Windows und X-Windows (OSF-Motif) verfügbar.
