vrHIS

Aufbau

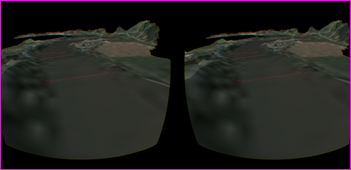

Echte 3D-Darstellung von Profil- und hydrologischen Daten aus HIS'3D^® :

• Datenkontrolle
• Visualisierung bei Besprechungen
• Was-Wäre-Wenn Darstellungen
• Augmented Reality im Gelände

Daten

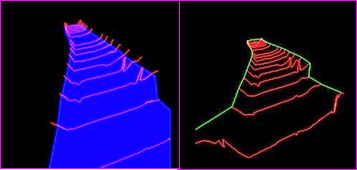

• Querprofile (zusammengefasst zu Blöcken)
• Längsprofile
  • z.B. Uferlinien, Hochwasserschutz
• Flächen
  • z.B. RNW, HW100, HQ30

Anwendungen in der Hydrologie

• Messstellen in realer Lage
• Färbungen laut online übermittelten Messwerten (Hochwasserdienst)

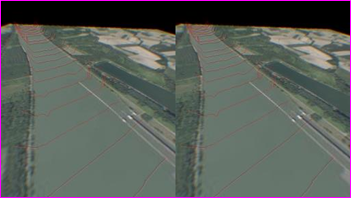

• Darstellung des schiffbaren Bereichs mit aktuellem Wasserspiegel
  • berechnet aus Modellen

Karten

Karten werden automatisch im Ausschnitt der geladenen Daten aus WMS- und WMTS-Diensten erzeugt.

Praxis

1. Daten, inkl. Längsprofile in der Web-Applikation auswählen
2. Datenpaket inkl. Karten auf die VR-Brille downloaden
3. VR-Brille aufsetzen
4. gewünschte Daten auswählen
5. virtuell surfen

3D Hintergrund

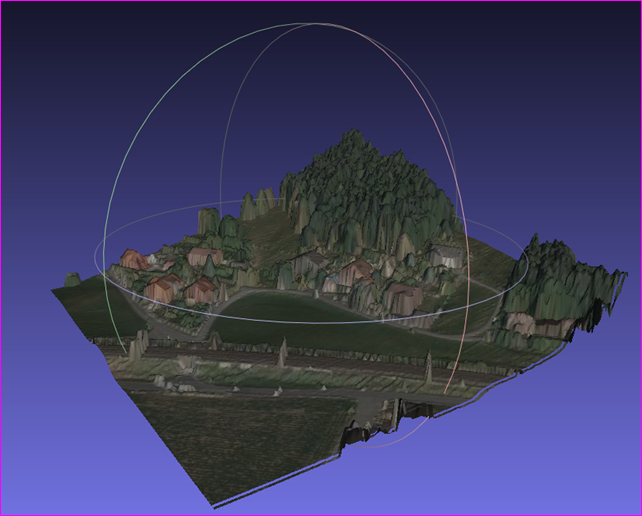

Den Hintergrund der 3D-Darstellung der Profile und Flächen bilden entweder ebene Karten oder die 3D-Visualisierung des Geländes.

Das Geländemodell wird aus

• Laserscans (DOM)
• Orthofotos
• Flächenhaften Flussgrunddaten

automatisch in HIS'3D^® erstellt.

Hierzu werden in unterschiedlichen Auflösungs- und Größenstufen Kacheln (ähnlich einem 3D-WMTS) erstellt und der Visualisierung zur Verfügung gestellt. Die gesamte Erstellung der 3D-Visualisierung erfolgt also integriert in einem Tool.

Technik

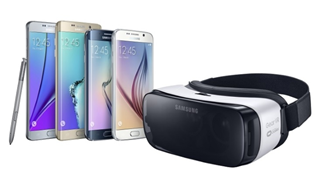

vrHIS ist ein Erweiterungs-Modul von HIS'3D^® und transparent integriert. Verwendet wird die VR-Brille Gear VR™ gemeinsam mit einem Samsung™ Galaxy S9 (oder auch S7 und S8) Mobiltelefon.

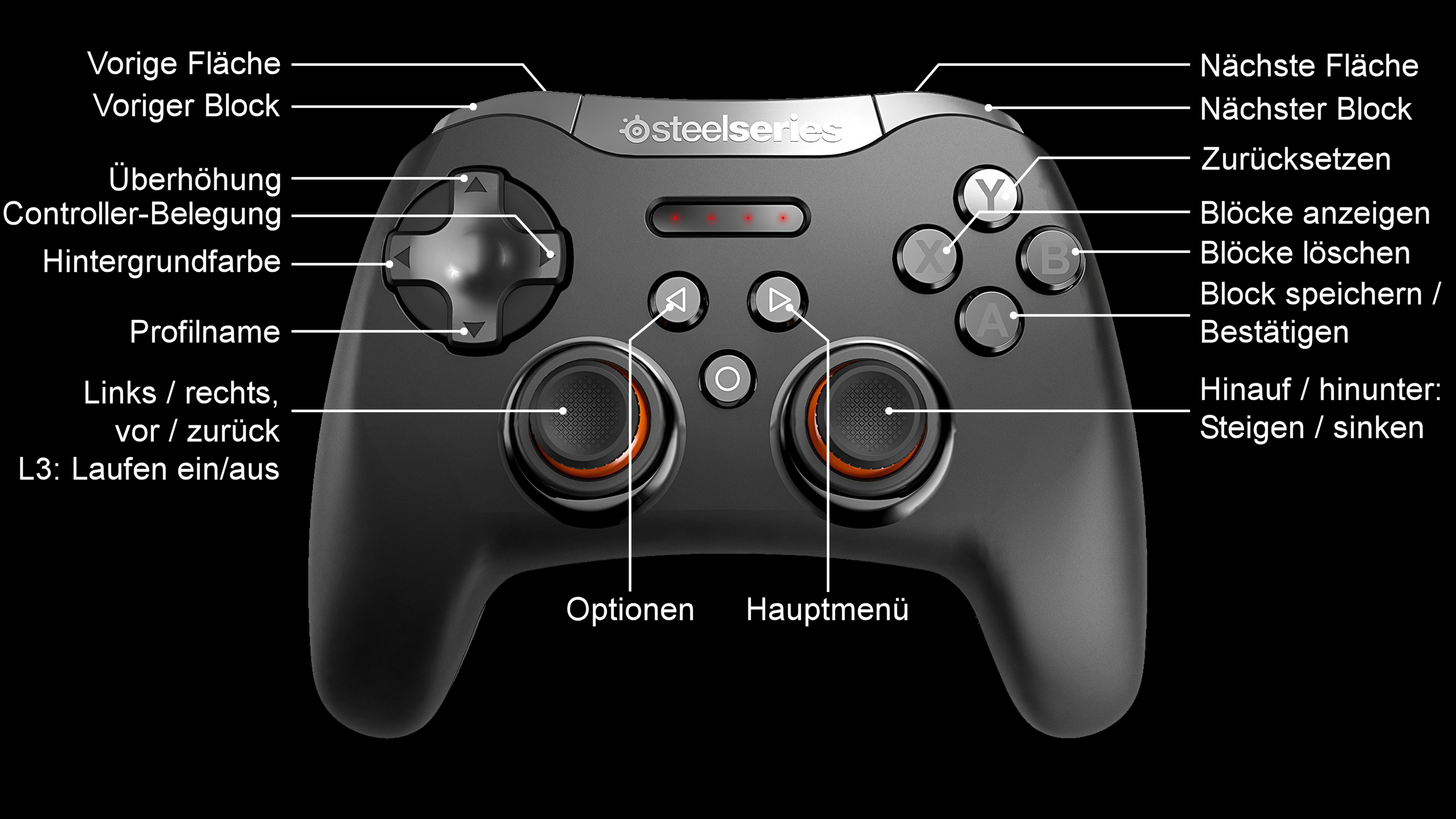

Die Steuerung erfolgt mittels Kopfbewegungen (Blickrichtung) und eines Joysticks (Positions-änderung, Zuschaltung von Blöcken, Flächen, Karten).

Eine MS-Windows™ Version, bedient per Tastatur und Maus oder durch Fingergesten, ist ebenfalls verfügbar.
