BAPS ist ein Programmsystem zur Darstellung und Analyse von Bondgraphen.

BAPS analysiert lineare und nichtlineare Bondgraphen und führt Kausalitätszuordnungen durch.

BAPS formt ein BAPS-Programm in ein Simulationsmodell, etwa für SIMUL_R, um.

BAPSDRAW ermöglicht die graphische Erstellung von BAPS-Programmen.

Die BAPS-Sprache

ermöglicht die textuelle Beschreibung eines Bondgraphen in Bond-Notation. Hierbei können

• Element-Konstante als konstant oder als Nichtlinearitäten formuliert,
• für ein Element die konstituierenden nichtlinearen Gleichungen direkt angegeben,
• mit logischen Schaltern zeitveränderliche Größenänderungen und topologische Veränderungen (in den Bondverbindungen selbst) beschrieben,
• zusätzlich unstetige Zustandsänderungen definiert und
• Tabellenfunktionen verwendet werden.

Zukunftsweisende Modellierung

BAPS unterstützt die Bondgraph-Modellierung durch

• Möglichkeiten zur Strukturierung in verbundene und nichtverbundene Teilgraphen
• Rapid Prototyping von Teilmodellen,
• Metasprachliche Befehle, wie Makros und Textschleifen,
• Sprachelemente zur Verwendung parallel arbeitender Simulationssysteme
• Einbindung von Partiellen Differentialgleichungen (simuliert mit SIMUL_R™).

Der BAPS-Compiler

• führt Kausalitätsüberprüfungen und -zuordnungen durch,
• überprüft lineare und nichtlineare Systeme auf algebraische Schleifen und
• erzeugt optimierte Simulationsmodelle.

Einfaches Beispiel: RC-Schwinger/Feder-Dämpfungssystem

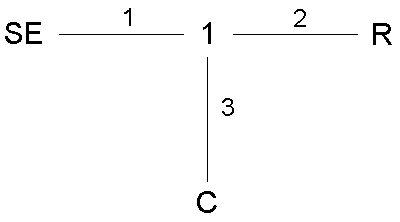

Bondgraph:

BAPS-Modell:

RC_Schaltung:

SE 1; 1 1 2 3; R 2; C 3;

{

CONSTANT tend=0.05, frequ=50, f=frequ*2*3.14, ampl=220;

EXTERN sin(1);

"Endbedingung"

TERMINATE t>=tend;

"Elementkonstanten"

SE 1:     SE1=ampl*sin(t*f);

R 2:      R2=100;

C 3:     C3=0.0001;     q03=0; "Anfangsladung"

}
