BAPSDRAW ist ein graphisches Modellierungswerkzeug für Bondgraph Systeme.

BAPSDRAW ermöglicht die strukturierte und hierarchische Beschreibung von Bondgraph Modellen.

BAPSDRAW dient der Erstellung von Animationsbildern auf Basis von SIMUL_R.

BAPSDRAW Modellierung

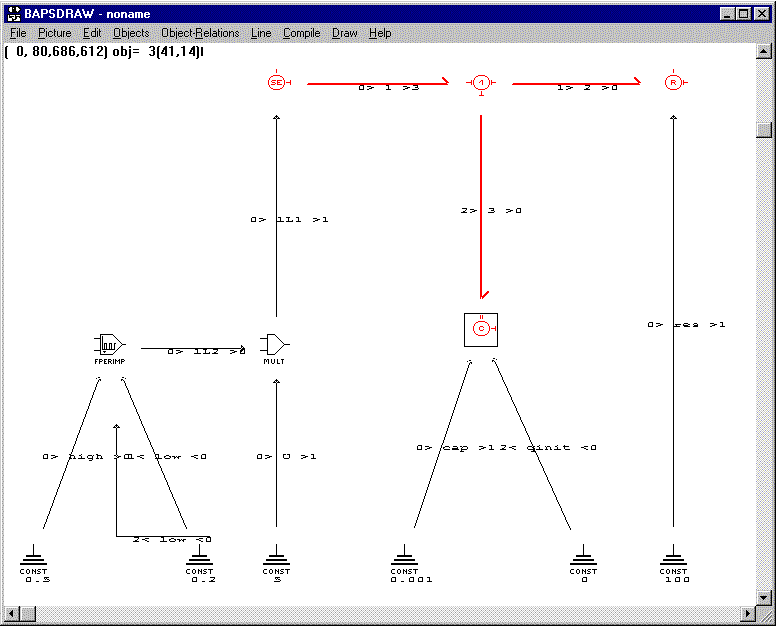

Durch Positionieren von vordefinierten Elementsymbolen einer Bibliothek grafischer Symbole wird das Grundgerüst eines linearen oder nichtlinearen Bondgraphen auf dem Bildschirm erstellt. Die Objekte werden mit Linien, die sowohl Bonds als auch den Signalfluss beschreiben können, verbunden.

Die Objektbibliothek umfasst

• alle Bondgraphgrundelemente,
• mathematische Objekte (Grundrechnungsarten, Integrierer),
• logische Operatoren (Vergleiche, logische Verknüpfungen),
• spezielle Objekte zur Variantenbildung (unter BAPS),
• Möglichkeiten zur Beschreibung diskontinuierlicher Zustandsänderungen,
• spezielle 0- und 1-Elemente für Änderungen der Bondgraph-Topologie zur Simulationszeit (s.g. tdj-Verbindungen),
• Objekte zur Definition von algebraischen Systemgleichungen,
• Funktionen (Sprung, periodischer Impuls, periodischer Schritt, Winkelfunktionen, Exponent, Logarithmus, Tabellenfunktionen) und
• regelungstechnische Operatoren.

Die graphische Beschreibung des Modells wird in ein BAPS-Modell übersetzt und kann danach mittels BAPS und einer Simulationssprache (z.B. SIMUL_R) simuliert werden.



Hierarchische Modellbildung

Das BLOCK-Objekt ermöglicht hierarchisch strukturiertes Modellieren. Dadurch können Teilmodelle separiert und Benutzer-spezifische Bondgraphbibliotheken erstellt werden.

BAPSDRAW unterstützt auch die Mehr-Modell-Darstellung von Systemen.

Mittels Makros kann der Benutzer eigenen Objekten selbst-definierte Funktionalitäten zuordnen.

Animation und Visualisierung

BAPS sieht die Verwendung Benutzer-erstellter Objekte vor. Diese können als Pixelgraphiken mit BAPSDRAW oder anderen Zeichenprogrammen gemalt oder gescannt werden.

Damit können Bilder zur Animation sowohl kontinuierlicher als auch diskreter Systeme angefertigt werden. Die Animation selbst wird mithilfe von SIMUL_R durchgeführt.

BAPSDRAW ist für MS-Windows und X-Windows (OSF-Motif) verfügbar.
