hisAREA

flächenhafte Auswertung von Umweltdaten


hisAREA ist ein Zusatzmodul zu his3dIserver. hisAREA dient der Datenhaltung, Darstellung und Auswertung von flächenhaften Daten. Diese stammen typischer Weise aus Untersuchungen zu:

  • Überflutungsereignissen
  • Schadstoffbelastungen
  • Wetterzuständen
  • Daten von Laserscans

Die Basis sind über einer Fläche verteilte Intensitätsdaten mit den Werten:

  • Ort: x, y, Höhe
  • Intensität (z.B. Wasserspiegel)
  • Fließrichtung
  • Shear Stress (Schlepp/Schub/Scherspannung)
  • Oberflächenbeschaffenheit (Rauheit)
hisAREA Beispiel

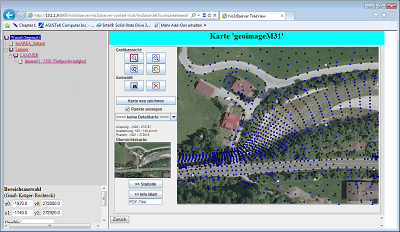

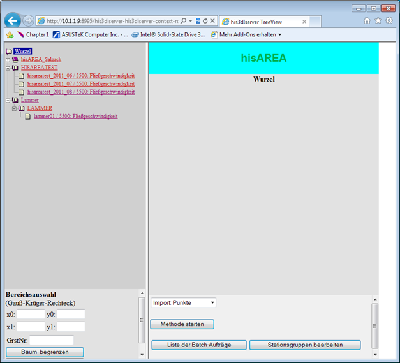

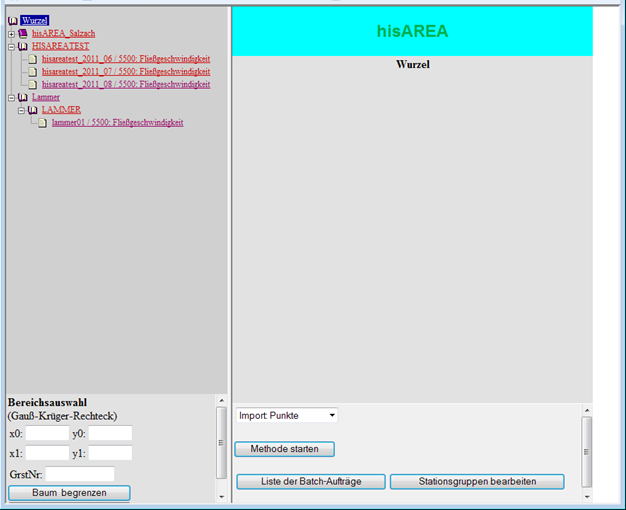

hisAREA Überblick

Facts

  • Web-basierend
  • HIS'3D® Datenbank mit speziellen Tabellen
    • schneller 2D-Index
  • WMS-Dienst
    • WMS-Client (Viewer) und
    • WMS-Server: die Daten werden als Themenkarten angeboten


Import

  • Allgemeines Format
    • Punkte
    • Flächen
  • Blob
    • z.B. Rechenergebnisse zur reinen Verspeicherung
  • Hydro-as-2d / SMS
    • Punkte, Flächen
    • Wasserspiegel
    • Geschwindigkeit
    • Schleppspannung
  • Fluss-2D
    • aus .fdb-Datenbank

  • Flächendaten in Gridfiles
    • Bereits vorhandene Gridfiles, etwa aus Laserscan-Befliegungen, werden - für den Benutzer transparent - in hisAREA eingebunden. Mittels eines Meta-Gridfiles wird auf ganze Listen von Grids zugegriffen, z.B. Daten von Grid-Kacheln.
      Diese Daten stehen dann für alle hisAREA-Auswertungen zur Verfügung, so als lägen sie direkt in der Datenbank.

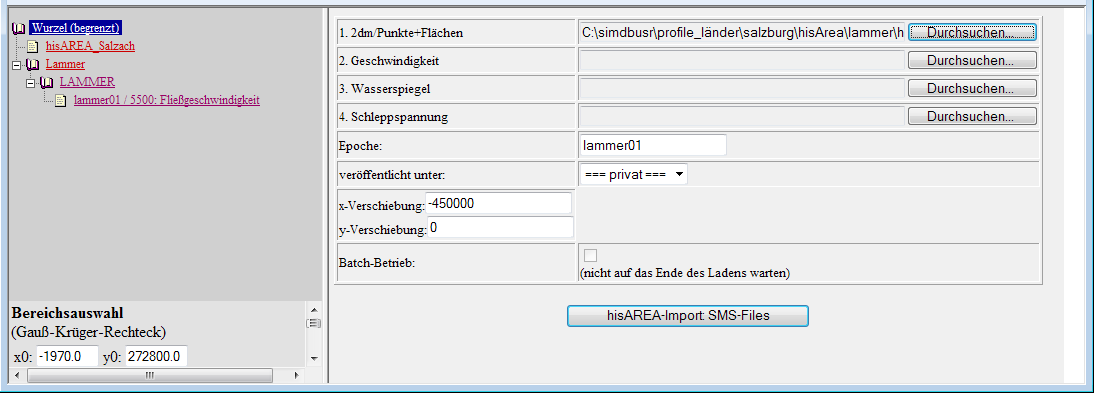

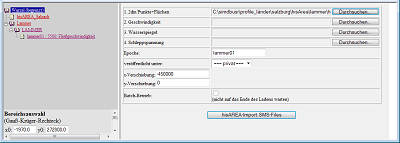

hisAREA Import

Datenabfrage

  • Hierarchische Strukturierung - in einem Zugriffsbaum
    • Fluss
    • Flussbereich
    • Untersuchungsabschnitt
    • Untersuchung (logisch: z.B. HQ30, 100, 300)
  • Abfrage nach Bereichsauswahl
    • GK-Rechteck
    • Grundstücksnummer
      • nur jene Daten werden im Baum angezeigt, die für diesen Bereich relevant sind
      • angepasst an das Grundstückverwaltungssystem des Kunden (DKM, Liegenschaften, ...)

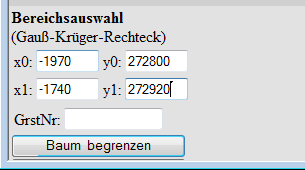

hisAREA Abfrage

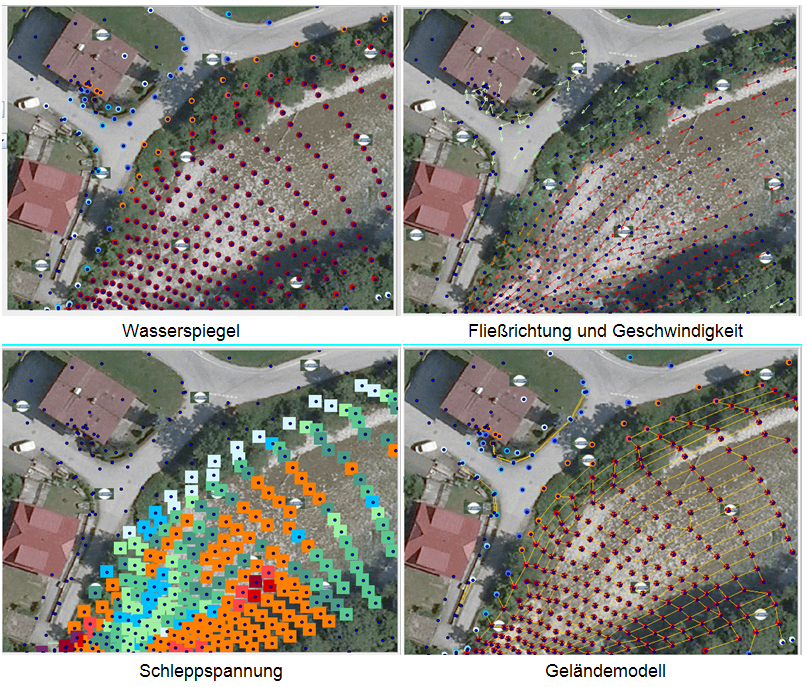

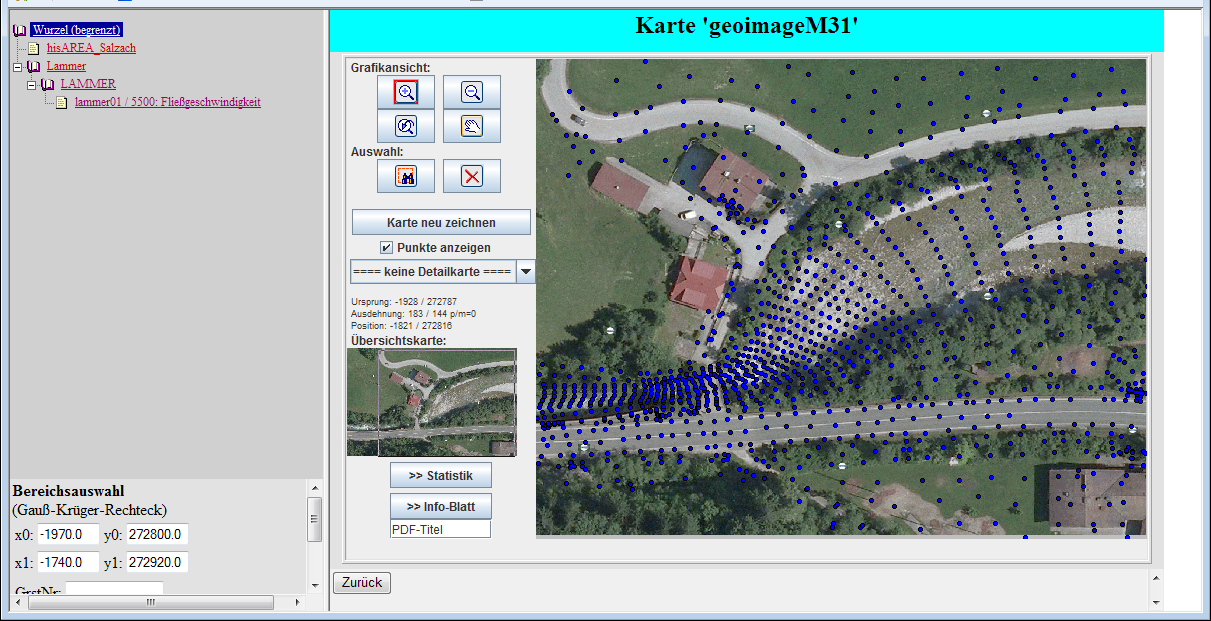

hisAREA Viewer

Viewer

Der Viewer stellt die gewählten Daten mit unterschiedlichen Detail- und Themenkarten in der Ebene dar. Hierbei bietet er folgende Features:
  • vordefinierte Hintergrundkarte
  • Zoom, Pan
  • Anzeige von Informationen eines einzelnen Modellierungspunktes
  • Einzeichnen von Linien
    • z.B. von Bauvorhaben
  • direkter Ausdruck der aktuellen Anzeige
  • Statistiken über gewählte Bereiche, s.u.
  • Detailkarten zu Themen
    • Ortho-Fotos
    • Geländemodell
    • Wasserspiegel
      • mit "genormten Farben"
    • Fließgeschwindigkeit + Richtung
    • Schleppspannung
    • weitere Karten über WMS: z.B.
      • Grundstücksgrenzen, Gefahrenzonen

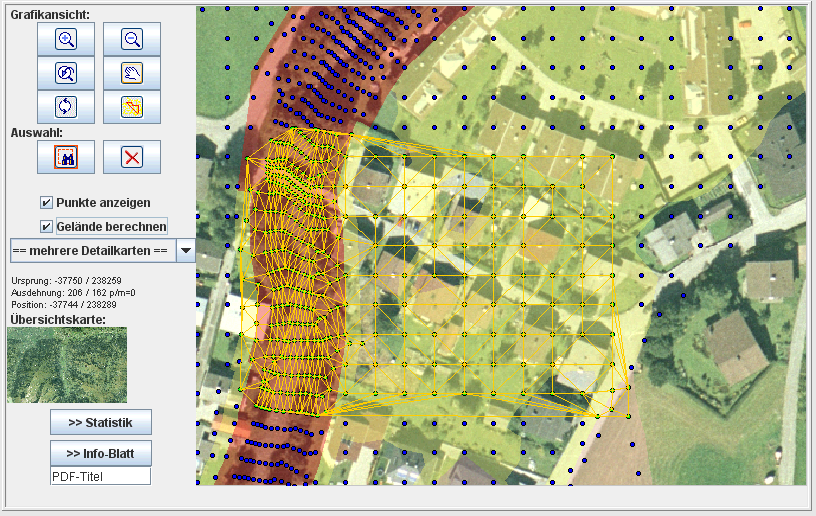

hisAREA Geländemodell

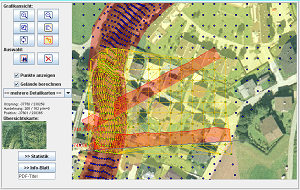

hisAREA Schnitt

Geländemodell

Für lokale Auswertungen im Viewer wird alternativ ein importiertes Geländemodell oder ein von hisAREA berechnetes verwendet. Sowohl der Viewer, als auch der entsprechende Modul im his3dIserver-Kernel berechnen auf Wunsch eigene Geländemodelle:

  • his3dIserver
    • berechnet ein neues Geländemodell für eine gespeicherte Untersuchung, falls dieses z.B. nicht mit den Modellierungsergebnissen mitgeliefert wurde
  • Viewer
    • berechnet für die gewählten Punkte ein neues Geländemodell lokal und temporär; dieses wird als ein eigener Layer dargestellt
    • Verwendet wird das Geländemodell um
      • Gelände-Schnitte zu rechnen, die der Benutzer interaktiv angibt
      • Schattierungsdarstellungen durchzuführen


Statistik

Im Viewer werden Punkte gewählt, über denen dann eine Datenstatistik gerechnet wird. Die Statistiken werden für das aktuell gewählte Szenario oder für alle Szenarien, die diesen geografischen Bereich betreffen, berechnet. Als Ausgabe wird:

  • eine Statistik im Browser angezeigt oder
  • ein Datenblatt nach einem vordefinierten Muster (pdf-Format, Anpassung nach Kundenwunsch) erstellt.

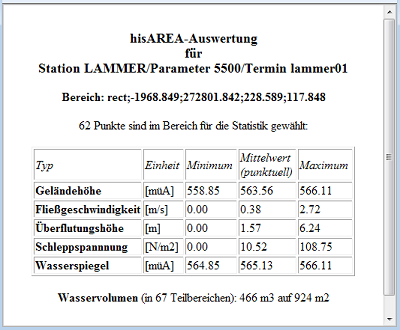

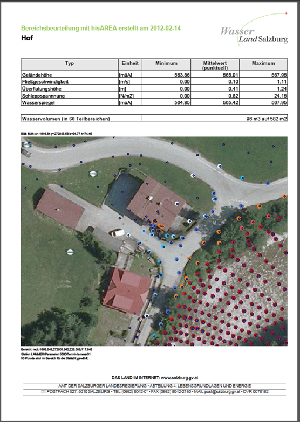

hisAREA HTML Statistik hisAREA PDF Statistik

Profilschnitte

Dieses Verfahren bietet die Möglichkeit, aus den Flächendaten automatisch Profile schneiden zu lassen. Hierzu wird im Baum eine Datenmenge gewählt (z.B. Griddaten einer Befliegung) und danach

  • eine Stationsgruppe jener Profile, zu denen Schnitte berechnet werden sollen,
  • der Status, unter dem die geschnittenen Profile gespeichert werden sollen (Parameter, Datum, Epoche),
  • und eine Epsilon-Umgebung.
Der Algorithmus
  • ermittelt die benötigten Flächen-Daten,
  • erstellt ein lokales Geländemodell,
  • schneidet entlang der Profilachse Profile heraus (bis zu der Epsilon-Umgebung über die Hauptpunkte links und rechts hinaus),
  • und speichert die Profile unter dem angegebenen Status in der Profildatenbank.

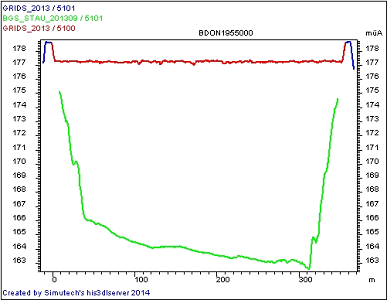

hisAREA Grid Darstellung hisAREA Profilschnitt

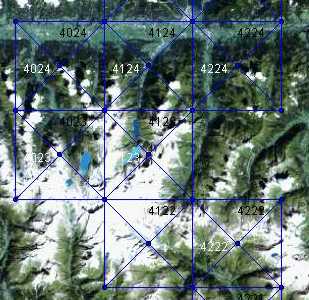

Griddarstellung von 10km-Tiles im Viewer aus Laserscan berechneter Profilschnitt
(2 Schnitte über unterschiedlichen Breiten + Unterwasserprofil)

Datenerklärung:
Die dargestellten Daten entsprechen keinem realen Szenario, sondern sind nur als Testdaten zu sehen.
